VMC640小型加工中心

VMC640小型加工中心

VMC640小型加工中心
VMC640小型加工中心特点:
是指带有刀库和自动换刀装置的数控机床,
属于小型加工中心,行程600*400*400,可用于小型零件和模具的加工。采用BT40-120台湾健椿隆主轴,传递切削扭矩大,可极大提高复杂产品的加工效率及加工精度。数控系统能控制机床自动地更换刀具,连续地对工件各加工表面自动进行钻削、扩孔、铰孔、撞孔、攻丝、铣削等多种工序的加工,工序高度集中。
1.全封闭防护
2.工序集中,加工连续进行
3.使用多把刀具,自动进行刀具交换
4.高自动化、高精度、高效率
VMC640小型加工中心参数

ITEM项目

单位

VMC640

X轴行程

mm

600

Y轴行程

mm

400

Z轴行程

mm

400

主轴鼻端至工作台面距离

mm

100-500

主轴中心至立柱导轨距离

mm

475

X/Y/Z快速移动速度

m/min

32/48

三轴切削进给速度

mm/min

1-6000

  工作台尺寸

mm

760*430

工作台最大承重

kg

300

工作台T型槽数/宽度/间距



5/18/75

主轴转速范围

r/min

8000/10000/12000

主轴孔锥度



BT40-

主轴直径

mm

120

定位精度

mm

±0.005mm

重复定位精度

mm

±0.003mm

机床重量(约)

kg

4200

外形尺寸(**高)

mm

2600*2000*2400


VMC640小型加工中心配置:

  系统:北京凯恩帝,支持四轴联动

  主轴:台湾健椿隆 高刚性、高精密、高速主轴单元

  丝杆:台湾律廷高精度直径40精密3级滚珠丝杠

  轴承:日本NSK高精密滚柱丝杠专用轴承

  刀库:台湾圣杰

  线规:台湾进口重载型滚柱直线导轨

  丝杠螺母:台湾高精密锁紧螺母

选配部件:

系统:台湾新代+日本安川 日本三菱、日本FANUC(发那科)、德国西门子等。

刀库:圆盘(机械手)刀库  斗笠式刀库
加装第四轴、第五轴
刀库介绍

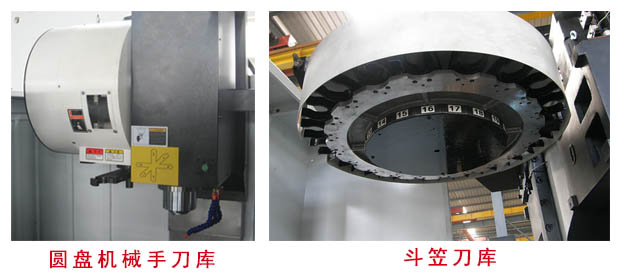

在加工中心上使用的刀库主要有两种,一种是斗笠刀库,一种是圆盘(机械手)刀库。
小型加工中心刀库


自动换刀装置(ATC)介绍
作用—交换主轴与刀库中的刀(工)具
对自动换刀装置的要求:
1.刀库容量适当
2.换刀时间短
3.换刀空间小
4.动作可靠、使用稳定
5.刀具重复定位精度高
6.刀具识别准确

VMC640小型加工中心参考价格:10多万-22万
