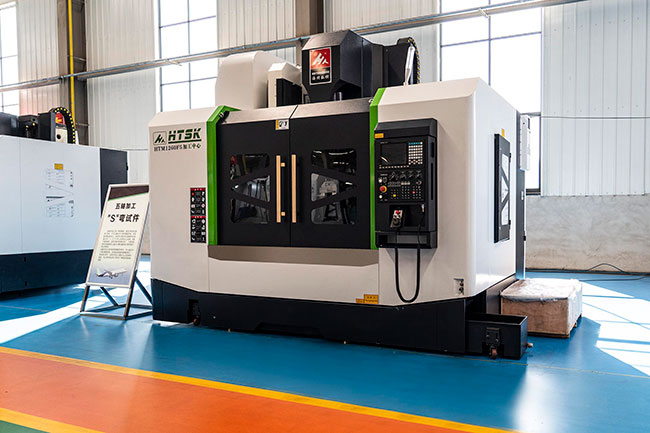

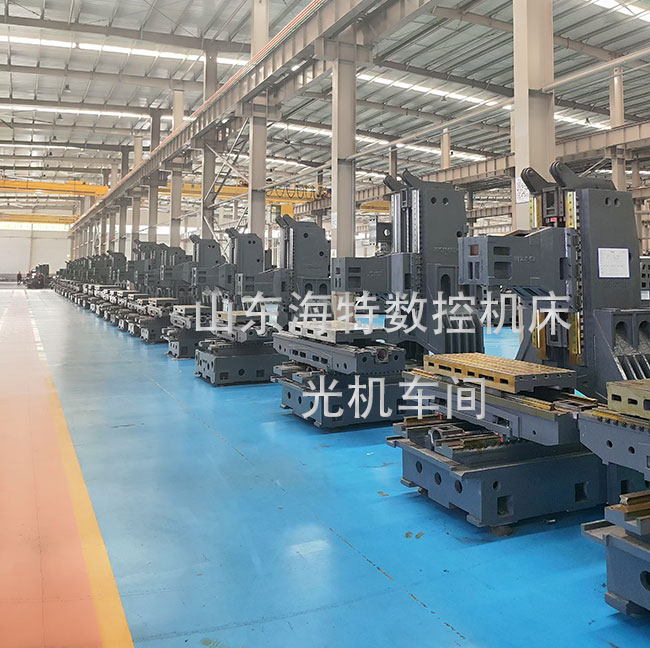

HTM1260立式加工中心结构:
1.机床机体采用独创的三维变径结构设计,经有限元分析,使机体结构得到最大程度的优化,确保机体稳定可靠,又能防止机体变形,从而提高机床使用寿命。
2.机床滑座采用箱体式设计,箱体内部密实的加强筋排列,使机床精度的保持性成倍增加。
3.机床立柱采用我们独创的“驼背”式设计,有效的防止机体变形问题,且大大增强了主轴在高点位置的刚性。
4.机床工作台采用双层加强型设计,工作台厚度的增加,有效的隐藏了直线导轨滑座的安装对工作台的干涉,进一步增强了刚性。
5.机床X\Y\Z轴导轨都采用大跨度比的方式,在整体上增加了机床的重量,进而提高了机床的稳定性。
6.机床滚珠丝杠螺母为加长型设计,丝母的预紧力得到了有效的提高,大大延长机床的使用寿命与精度的保持性。
7.机床滚珠丝杠采用预配锁紧螺母结构,有效防止锁紧螺母松动。
8.机床采用我们独创的主动式润滑系统,由数控系统直接控制油泵出油,真正做到了按需注油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。
9.机床采用支撑式滑轮组内防护设计,使内防护在运动时,始终与导轨保持平行,不易产生变形,提高了防水性,延长了使用寿命。
10.每台机床都要根据客户的用途,进行精确配比Z轴配重的重量。根据客户所生产的产品针对性优化机床。
HTM1260加工中心参数
三轴行程参数
X轴行程:1200mm
Y轴行程:600mm
Z轴行程:650mm
行程决定了机床能够加工的工件尺寸
主轴转速
主轴转速范围在8000-12000 rpm之间,具体转速取决于机床的配置。
主轴功率
主轴功率在11/15KW之间,确保了机床在各种加工中的强大动力。
具库容量
刀具库通常能够容纳24-30把刀具,满足多种加工需求。
HTM1260立式加工中心参数表
HTM1260 | 规 格 |
机体结构 | Y轴四线轨结构 “宝塔形堆积式”立柱结构 |
X/Y/Z轴坐标行程 | 1200 *600*650mm |
工作台规格(长×宽) | 1300×600mm |
工作台最大载重 | 1000 kg |
主轴中心线到立柱正面导轨距离 | 675 mm |
主轴端面至工作台上平面距离 | 120~770mm |
X、Y、Z切削进给量 | 1~6000 mm/min |
X、Y快速进给速度 | 24m/min |
Z快速进给速度 | 20m/min |
主轴转速范围 | 50~8000 r/min |
主轴结构功能 | BT40-150mm |
主轴电机功率 | 11/15KW |
X/Y/Z轴伺服电机功率 | 4KW |
X轴导轨形式 | 45mm两条滚柱重载强力线轨 六滑座 |
Y轴导轨形式 | 45m四条线轨 八滑座 两条承载滚柱线轨 两条支撑滚珠线轨 |
Z轴导轨形式 | 55mm两条滚柱重载强力线轨 六滑座 |
重复定位精度 | 300mm/+ 0.003mm |
定位精度 | 300mm/+ 0.005mm |
数控系统 | 台湾新代22MA |
使用源气压力 | 0.6-0.8 MPa |
机床轮廓尺寸(L×W×H) | 3400x2600x2800mmmm |
机床重量(约) | 8800 kg |
