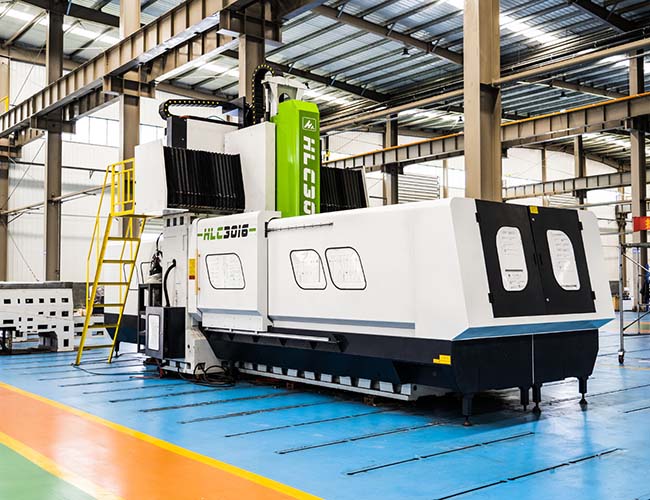

XH2014龙门数控加工中心

XH2014龙门数控加工中心

强力切削型2014龙门数控加工中心
XH2014龙门数控加工中心属于定梁龙门框架结构,可实现立式铣头横向(Y轴)、垂直运动(Z轴)与工作台纵向运动(X轴)的三轴联动。可加工较大的各种复杂凹凸型腔模具的工件,此外还具有三坐标直线插补、圆弧插补、螺旋线插补,铣、镗、钻、扩、铰孔等多种功能。
基本组成:主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。

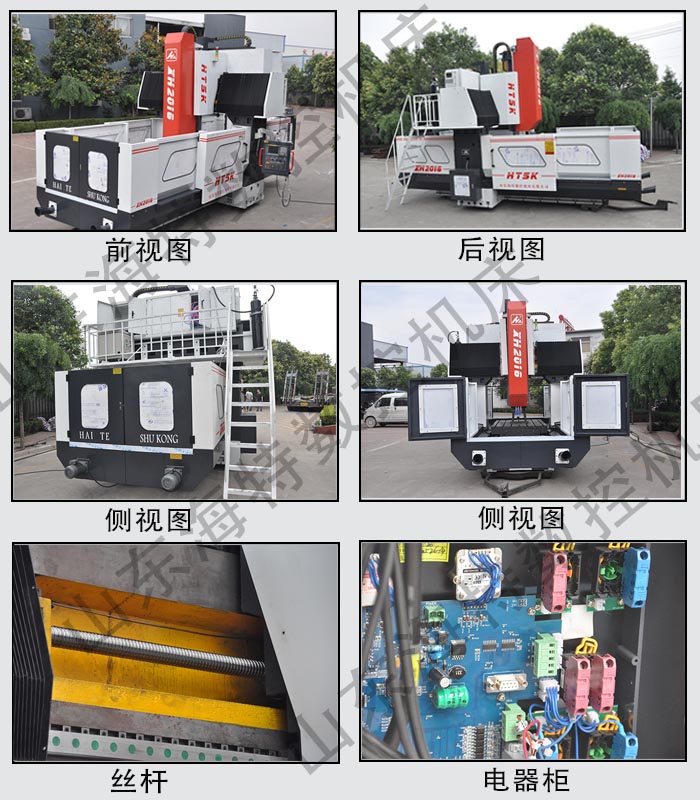

XH2014龙门数控加工中心结构
XH2014龙门数控加工中心结构:
1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构,结构为三维变径优化处理,减轻了机床强力切削时的震动、使机床刚性更好。
横梁采用梯形式设计,刚性强结构好适合强力切削 。
3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨,Z轴为硬轨,固定面采用超高频淬火工艺处理经过精密磨削;滑动面采用高强度耐磨材塑带镶贴处理。


XH2014龙门数控加工中心标准配置:
台湾新代系统配日本安川电机 台湾丝杠
日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
日本发那科系统  三菱系统 西门子
可根据客户要求专业设计开发数控设备及加工中心



XH2014龙门数控加工中心技术参数

TRAVELS行程

X-axis travel X轴行程

mm

2100

Y-axis travel Y轴行程

mm

1400

Z-axis travel Z轴行程

mm

800

TABLE工作台

Length长度

mm

2300

Width宽度

mm

1060

Max Weight Table工作台最大载重

kg

3000

T-SLOT T型槽

T-SLOT Width槽宽

mm

22

Number of T-Slots槽数



7

Center Distance槽距

mm

120

ACCURACY精度

Positioning定位精度

mm

300/±0.005

Repeatability重复定位精度

mm

300/±0.003

SPINDLE主轴

Taper Size锥度标准



BT50

Speed最高转速

rpm

50-4000/50-6000

Drive System主轴传动系统



大扭力齿形带调速

可配齿轮减速器

Spindle Motor Power (cont./30min)主轴功率

kw

18.5

AXES

Ballscrew dia XYZ丝杆直径XYZ

mm



Rapid feed rate快速移动

m/min

12/12/10

Drive System-X/Y/Z 3轴驱动系统



同轴直接驱动

GENERAL其他

主轴中心至Z轴导轨距离

mm

165

主轴端面至工作台面距离

mm

150-950

龙门最大宽度

mm

1400

机床尺寸(长XX高)

mm

7000x2800x3600

Machine Weight机床净重

kg

19000
