XK1610数控龙门加工中心

型号：XK1610
行程：1600*1000*700
立即咨询
独享现金优惠

产品详情

龙门加工中心是指主轴轴线与工作台垂直设置的加工中心,主要适用于加工大型零件。有定梁式(横梁固定、工作台转动),动梁式(横梁上下移动、工作台前后移动)动柱式(工作台固动,龙门架移动),桥式(工作台固定,横梁移动)也有以上复合形式的多类龙门加工中心。加工的特性、能力、针对的产品加工用途也不完全一样。
XK1610数控龙门加工中心主要参数：

型号	单位	XK1610
X轴行程	mm	1600
Y轴行程	mm	1000
Z轴行程	mm	700
龙门*大宽度	mm	1200
工作台	mm	1800x860
工作台载重	K g	3000
主轴端面至工作台面	mm	150-850
T型槽数*槽宽	mm	5*22/170
主轴锥度	type	BT50
*高转速	rpm	4000/6000
齿形带		1:1.5
主轴功率	kw	15/18.5
XYZ快速移动	m	12/12/10
定位精度	mm	500/+0.005
重复定位精度	mm	500/+0.003
配重系统		氮气平衡
机床外形尺寸（约）	mm	5000*2600
机床净重（约）	T	13

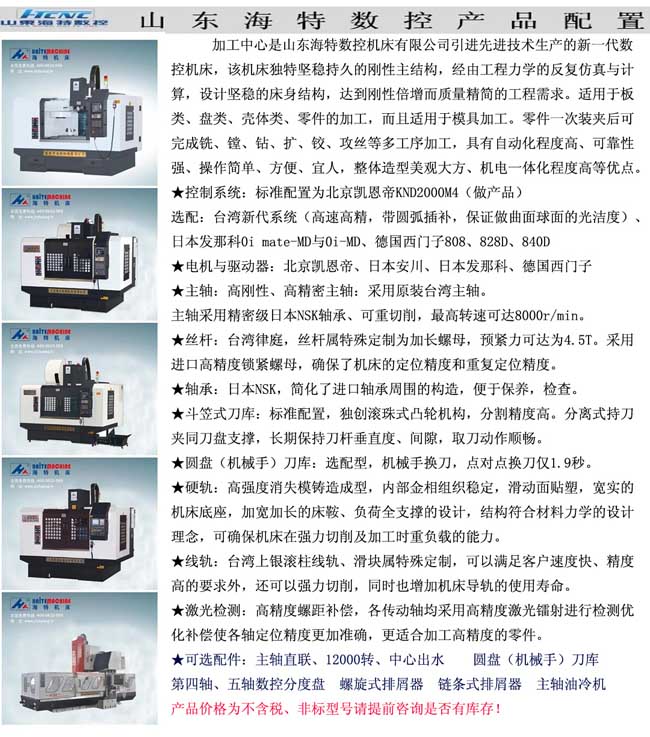

XK1610数控龙门加工中心标准配置

台湾新代系统配日本安川电机台湾丝杠

日本NSK轴承台湾增压缸台湾锁紧螺母等

选配系统部件

日本发那科系统日本三菱系统德国西门子系统

可根据客户要求专业设计开发数控设备及加工中心

XK1610数控龙门加工中心该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。

1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。

2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性*好。
横梁采用梯形式设计，刚性强结构好适合强力切削。

3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。

4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。
