CNC加工中心线规和硬规区别(光机图)


        一、CNC加工中心硬规介绍
  早期的普通CNC加工中心的导轨就是硬轨,硬轨是经过热处理后,经过磨床加工在经过刮研后得到得,生产周期长,加工技术难度高,现在为了降低刮研工作量一般都采用贴塑。硬轨摩擦力大,惯性大,强度高,现在一般用在经济型,重载数控CNC加工中心上。

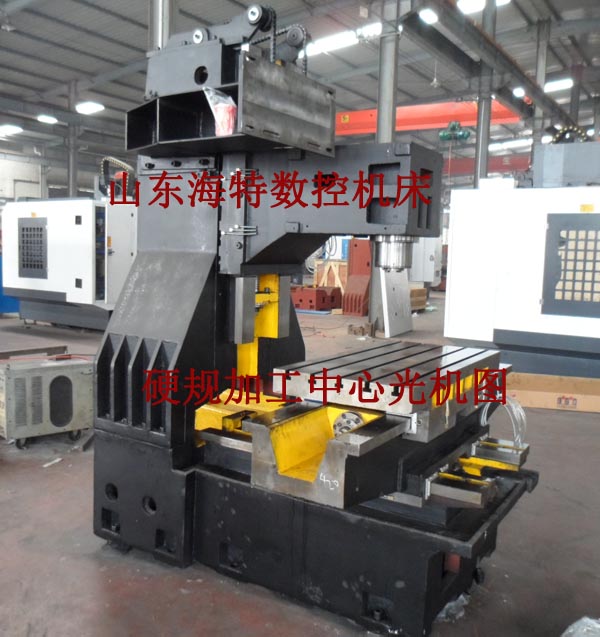

CNC加工中心硬规加工中心光机图
山东海特CNC加工中心硬规加工中心光机图
  硬轨的导轨和床身是一体的铸造件,然后在那基础上加工出导轨,再通过淬火、磨削后加工成的导轨。现在也有床身和导轨不一定一体的,比如镶钢导轨,就是加工后钉接在床身上的。硬轨是导轨是滑动摩擦的,刚性好,承载能力强。缺点是不如线规精度高速度快。
        二、CNC加工中心线规介绍
  CNC加工中心多用直线滚动导轨,应为它运动速度快,而且滚动阻力小,没有爬行现象,润滑也方便。长时间用后,精度损失较小。

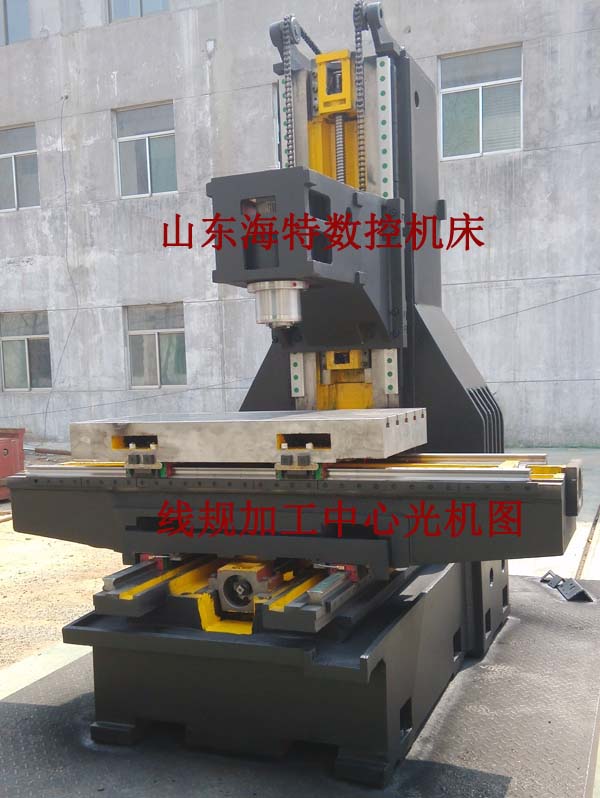

CNC加工中心线规加工中心光机图
山东海特CNC加工中心线规加工中心光机图
  线轨通常指滚动导轨,常称这类元件为“直线导轨”。线轨现在在CNC加工中心上使用摩擦力小,反应灵敏,惯量小。一般通过多组压板固定在床身上,安装调整方便,但强度不如硬轨,重载加工可能出现弯曲。直线导轨本身分两部分:滑轨和滑块。滑块内有内循环的滚珠或滚柱,滑轨的长度可以定制。它是一种模块化的元件,是有专门厂家生产的标准化系列化的单独的产品,可以安装在CNC加工中心上。

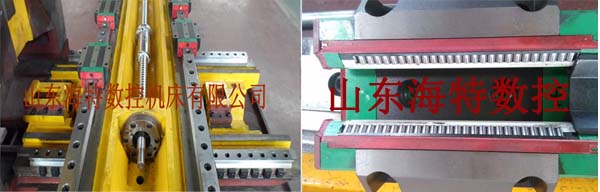

山东海特数控采用台湾上银45MM滚柱线规
山东海特数控采用台湾上银45MM滚柱线规
        CNC加工中心线规磨损后可以拆卸下来更换。线轨是滚动摩擦,速度快,阻力小,润滑也方便,现在CNC加工中心行业用线轨的越来越多,可在高负载的情况下实现高精度的直线运动。
