数控加工中心圆盘刀库好吗


  一、数控加工中心圆盘刀库与斗笠刀库对比
  圆盘刀库是数控加工中心两大主流刀库之一,还有一种是斗笠式刀库。圆盘刀库又被称之为机械手刀库或刀臂式刀库。
  顾名思义,圆盘刀库是使用机械刀臂换刀,机械刀臂同时拔出刀库及主轴上的刀具旋转180°,再同时将刀具插入。这样的换刀速度是非常快速的。因其换刀速度快,不仅限于在普通数控加工中心上的使用,还可以在高速数控加工中心和龙门数控加工中心上使用。值得注意的是,龙门数控加工中心在使用刀臂式刀库时并不能像普通的数控加工中心那样只在几秒内就完成换刀,因其结构不同,圆盘刀库在龙门数控加工中心上换刀需要双倍的换刀时间。
  数控加工中心斗笠刀库是靠主轴上下移动完成换刀动作。当主轴上的刀具进入刀库的卡槽时,主轴向上移动脱离刀具,这时刀库转动。当要换的刀具对正主轴正下方时主轴下移,使刀具进入主轴锥孔内,夹紧刀具后,刀库退回原来的位置。
  优点:刀库结构简单,对周边环境要求不高,故障率低。价格实惠。
  缺点:换刀占用时间,效率低。影响主轴工作行程。

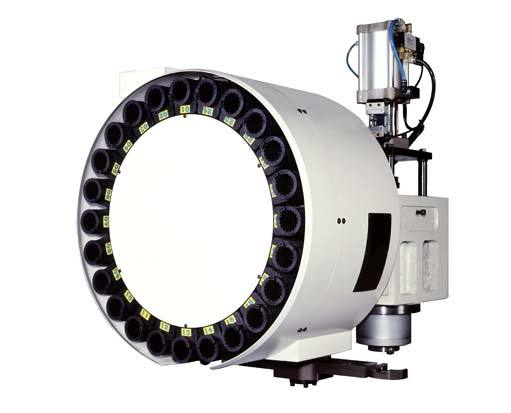

数控加工中心圆盘刀库
  二、数控加工中心圆盘式刀库常见故障
  在数控加工中心刀库使用的过程中总是会有一些问题存在的,多数都是由于操作者不遵守操作规程所致,但是很多朋友都知道数控加工中心刀库系统出现问题是十分麻烦的,必须要及时的处理才可以。最常见的系统问题就是在屏幕上提示2035#,这样的提示出现多数都是表明刀库设备的机械手出现了问题。
  数控加工中心圆盘式刀库出现了2035这样的提示就是系统故障的明显表现,这样的提示说明产品出现了抽刀情况,造成这样的故障的原因就是因为控制电机的控制电路有障碍,有的时候出现了松刀失灵的情况也会出现这样的报警提示,这样的提示是说明抽刀出现了问题,产品控制电路有了障碍就会导致设备产品与生产作业流程之间的不切合。
  使用过程中也应该检查一下产品的电磁阀门效果如何,主轴的系统问题会直接的导致圆盘式刀库发生不同程度的松动,对于企业的作业人员应该更多的了解一下产品的屏幕报警问题,如果你还有更多疑问可以致电厂家帮助您解决问题。
  三、数控加工中心圆盘刀库注意事项
  数控加工中心圆盘刀库在换刀速度方面确实要比斗笠式刀库更快,而且刀库容量也比斗笠式刀库大一些,价格也就比斗笠式刀库贵一点。但是圆盘刀库也不是完美无瑕的,较斗笠式刀库或其他刀库而言,刀臂式刀库因为其换刀方式特殊,其刀柄上的卡子用久了很容易松动,用久了很容易发生掉刀、撞刀的事故。故障率比斗笠式刀库高一些。所以在使用圆盘刀库时要注意一下几点:
  1.严禁把超重、超长的刀具装入刀库,防止在机械手换刀时掉刀或刀具与工件、夹具等发生碰撞。
  2.顺序选刀方式必须注意刀具放置在刀库中的顺序要正确,其他选刀方式也要注意所换刀具是否与所需刀具一致,防止换错刀具导致事故发生。
  3.经常检查刀库的回零位置是否正确,检查机床主轴回换刀点位置是否到位,发现问题要及时调整,否则不能完成换刀动作。
  4.要注意保持刀具刀柄和刀套的清洁。
  5.开机时,应先使刀库和机械手空运行,检查各部分工作是否正常,特别是行程开关和电磁阀能否正常动作。检查机械手液压系统的压力是否正常,刀具在机械手上锁紧是否可靠,发现不正常时应及时处理。
  数控加工中心圆盘刀库换刀速度快,比较适合批量加工,但是一些小型数控加工中心是无法使用圆盘刀库的,具体选择哪种刀库需要看数控加工中心的型号和加工工件类型。
