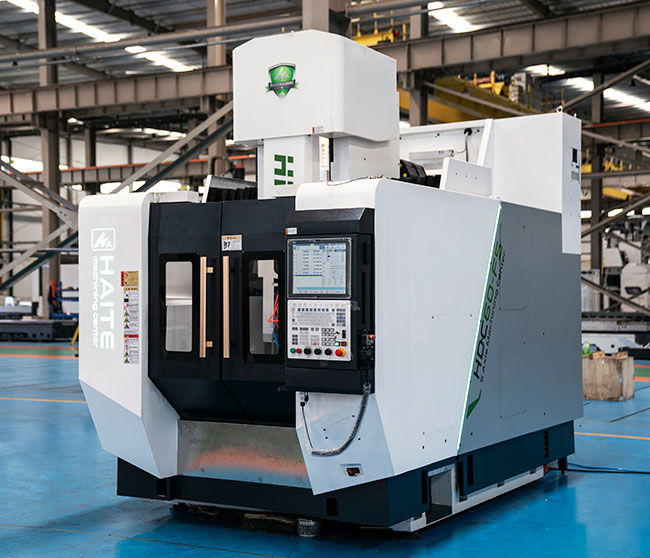

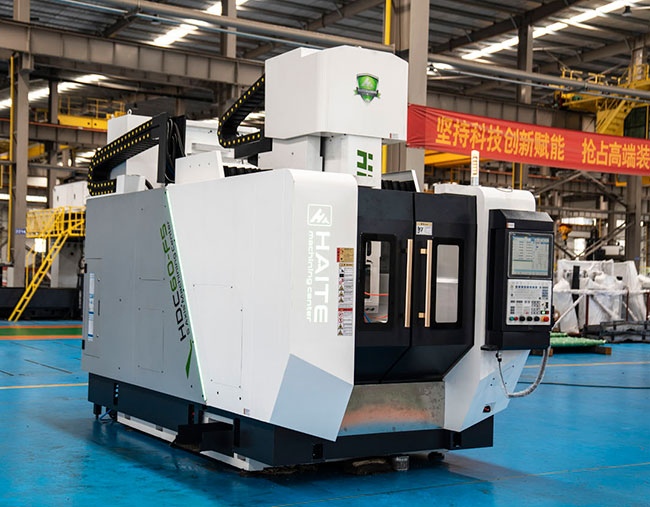

山东海特数控HDY系列400/500/600天车式五轴加工中心采用动梁天车结构，工作台固定、横梁移动，适合中小型复杂曲面零件一次装夹五轴联动加工。机型覆盖400、500、600三种规格，兼顾动态响应与结构刚性，支持3+2定位加工与五轴联动，适配精密模具、新能源零部件、航空结构件、医疗配件等行业，配置支持按需选配，可满足不同精度、材质的复合加工需求。
一、整机结构设计要点
底座、立柱、横梁均采用高强度合金铸件，经过二次时效处理，释放铸造内应力，降低长期加工形变概率。
天车动梁布局，工件放置于固定工作台，运动负载集中在上部横梁，大件装夹稳定，不易受工件重量影响切削稳定性。
X/Y/Z三轴配置重载滚柱直线导轨，搭配大直径滚珠丝杠，兼顾移动速度与切削刚性。
整机关键结合面采用精密铲刮工艺，标配全封闭钣金防护，内置防溅、防铁屑密封结构。
优化横梁箱型筋条结构，依托有限元仿真优化受力传导，抑制高速联动工况下的振动。

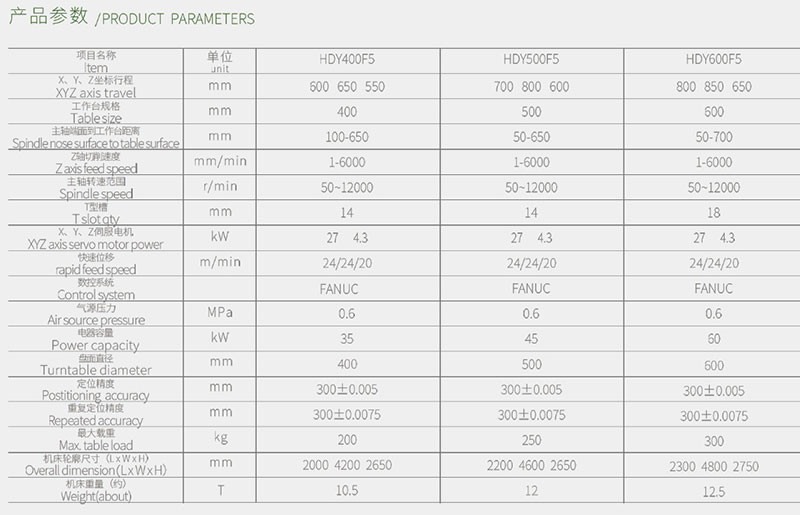

二、系列机型核心技术参数
标准机型基础参数参考
主轴配置：标配BT40直连主轴，主轴电机11kW，转速范围50～12000r/min；可选高速电主轴
A/C旋转轴：A轴±110°，C轴360°连续回转；支持RTCP刀尖跟随功能
三轴快速移动速度：24m/min；切削进给范围0～6000mm/min
标准刀库：24把圆盘刀库
可选数控系统：华中/新代/西门子/海德汉
三、适用加工场景与加工材质
适用行业
精密注塑模具、压铸模具、新能源结构件、航空航天小型零部件、医疗器械配件、机器人关节、汽车工装检具、叶轮类零件。
适配材料
45#钢、模具钢、铝合金、铜材、复合材料等；可完成曲面铣削、斜孔加工、多面镗削、轮廓精加工等工序。
可选拓展配件
主轴恒温冷却系统、自动对刀仪、链板式排屑机、油水分离装置、气动夹具、工件测量探头。
四、设备运行特点
天车式结构横梁移动惯量适中，五轴联动动态表现平稳，适合持续精密曲面精加工。
一次装夹完成多角度加工，减少多次装夹带来的定位误差，提升零件尺寸一致性。
搭载全自动定量润滑系统，持续保障导轨、丝杠供油，延缓传动部件磨损。
电气线路分区排布，布线规整，便于日常检修与故障排查。
支持客户携带工件到厂试切，直观验证设备切削效果、表面质量与加工节拍。
五、生产交付与配套服务
整机在山东海特数控厂区完成装配、精度检测、空载试运行、负载试切检验。
标准机型生产周期35～45个工作日，个性化定制配置周期另行协商。
设备出厂附带精度检测报告、全套操作说明书、随机配件清单。
提供上门安装调试、操作人员实操培训、售后定期回访服务。
常见答疑
Q1：400/500/600机型如何选择？
A：根据工件最大外形尺寸、工件重量选择；可提供工件图纸协助选型。
Q2：该系列能否做叶轮、叶片类加工？
A：支持五轴联动加工叶轮、叶片等复杂回转曲面；长期批量精加工场景，建议选配高速电主轴与探头测量组件。
Q3：机床精度可以维持多久？
A：在规范安装、按时保养、合理选用切削参数的条件下，几何精度可以长期保持；实际使用效果与工况、日常维护直接相关。
Q4：支持3+2加工还是完整五轴联动？
A：标准机型支持3+2定位加工，同时支持五轴联动，选购系统时确认开启RTCP功能。
Q5：是否可以实地试切？
A：客户可携带样件前往厂区开展试切，业务团队可根据试切结果推荐适配配置方案。
天车桥式五轴加工中心有400/500/600/800等规格型号，更多详细参数及配置可直接联系销售经理15725685099！
