数控加工中心保养方案(必须严格执行)

  数控加工中心保养方案---山东海特数控机床   链接: http://pan.baidu.com/s/1dD3vFmL     密码: n4y1

温馨提醒:为了使大家能够更好的保存和使用文档,文档下载采用的是百度网盘的形式。


    做好维护数控加工中心才能使机器加工精度维持最佳状态,延长机器使用年限,助您提升数控加工中心的保养与维护能力。此方案搭配了图文,让操作更直观。
注意:机器启动后,禁止维护机床。维护过程中,电路的断路器应断开。

加工精度维持:
1、开数控加工中心机后,必须先预热10分钟左右,然后再加工。长期不用的机器应延长预热的时间。
2、检查油路是否畅通。
3、关机前将工作台、鞍座置于机器中央位置(移动三轴行程至各轴行程中间位置)。
4、数控加工中心保持干燥清洁。
注意事项:机器启动后,禁止维护机床。维护过程中,电路的断路器应断开。

保养检查
一、每日维护保养

1、检查润滑油液面高度,保证机床润滑。
2、检查冷却液箱内冷却液是否足够,不够及时添加。
3、检查气动三联件油液面高度,大约为整个油管高度的2/3即可。每天将气动三联件滤油罐内水气由排水开关排出。
4、检查空气压力,放松调整旋钮,依右旋增压,左旋减压原则调整压力,一般设定为5~7KG/CM~2。压力开关通常设定为5KG/CM~2,低于5KG/CM~2时报警,系统出现 “LOWAIR PRESSURE”报警,压力升高后,报警信息消失。
5、检查主轴内锥孔空气吹气是否正常,用干净棉布擦拭主轴内锥孔,并喷上轻质油。
6、清洁刀库刀臂和刀具,尤其是刀爪。
7、清洁暴露在外的极限开关以及碰块。
8、清除工作台、机床内、三轴伸缩护罩上的切削及油污。
9、检查全部信号灯,异警警示灯是否正常。
10、检查油压单元管是否有渗漏现象。
11、机床每日工作完成后进行清洁清扫工作。
12、维持机器四周环境整洁。
二、每周保养
1、清洗热交换器的空气滤网,冷却泵、润滑油泵滤网。
2、检查刀具拉栓是否松动,刀把是否清洁。
3、检查三轴机械原点是否偏移。
4、检查刀库换刀臂动作或刀库刀盘回转是否顺畅。
5、如有油冷机检查油冷机油,如低于刻度线请及时加注油冷油。
6、检查油冷机设定温度,建议设定在26-28度之间。
三、每月保养
1、检测X、Y、Z三轴轨道润滑情况,轨道面必须保证润滑良好。
2、检查、清洁极限开关以及碰块。
3、检查打刀缸油杯油是否足够,不足及时添加。
4、检查机器上的指示牌与警告铭牌是否清晰、存在。
四、半年保养
1、拆开三轴防屑护罩,清洁三轴油管接头,滚珠导螺杆,三轴限位开关,并检测是否正常。检查各轴硬轨刮刷片效果是否良好。
2、检查各轴伺服马达及头部是否正常运转,有无异常声音。
3、更换油压单元油,刀库减速机构油。
4、测试各轴间隙,必要时可调整补偿量。
5、清洁电箱内灰尘(确保机床处于关闭状态下)。
6、全面检查各接点、接头、插座、开关是否正常。
7、检查调整机械水平。
五、年度保养
1、检查所有按键是否灵敏正常。
2、清洗切削水箱,更换切削液。
3、检查各轴垂直精度,决定是否需要调整。
六、日常维护及修理
注意:设备的维护和修理应由专业工程师进行。
1、接地保护系统应有完好的连续性,确保人身安全。
2、对断路器、接触器、单相或三相灭弧器等元气件进行定期检查。如接线是否松动,噪音是否过大,找出原因并排除隐患。
3、确保电柜内散热风机正常运行,否则可能会导致元气件损坏。
4、保险丝熔断,空气开关频繁跳闸,应及时找出原因并排除。
5、伺服驱动电池更换
绝对制系统数据靠伺服驱动电池保持,当出现电池电压过低(警告9F)的情况时、驱动器电池需要更换,请尽快订购同型号的电池单元,并保持驱动器电源接通。请在更换电池的30分钟前开启驱动单元的电源,在1小时以内完成更换电池。
七、电池的更换步骤
1、确认输入电源已切断、所更换的驱动单元的电源已OFF。
2、拔出与驱动单元电池插口相连的电池插头。
3、用指尖按下电池侧面、横推电池然后取出。
4、新电池的插头与驱动单元电池插口相连。
5、把电池安装到驱动单元上。


数控加工中心维护与保养
  • 每日保养
  • 每月保养
  • 每三个月保养
  • 每半年保养
  • 每年保养
每日保养
清理工作铁屑、滑动护罩铁屑、刀库周围铁屑、排屑器、水箱铁屑、整理、整顿、清扫机床四周地面、检查数控机床、加工中心无漏水漏油。检查门窗、工作灯等。

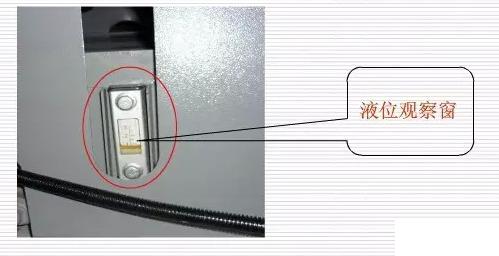

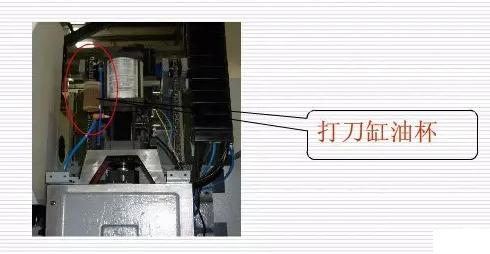

  • 每日检查 打刀缸液位(图01)

数控加工中心保养-每日检查打刀缸液位

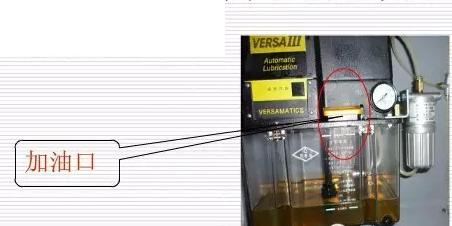

  • 每日检查 供油泵油位、并记录每天耗油是否正常(图02)

每日检查供油泵油位、并记录每天耗油是否正常

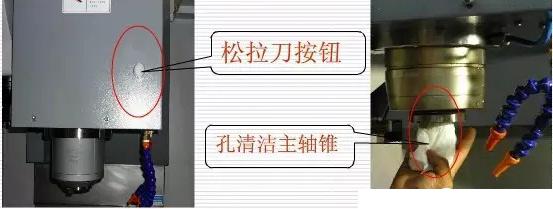

  • 每日检查 手动松刀和换刀动作是否正常、清理主轴锥孔(图03)

数控加工中心保养手动松刀和换刀动作

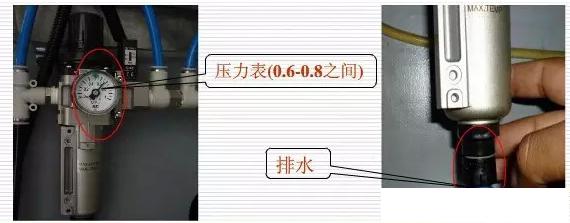

  • 每日检查 空气压力是否正常并排除油水分离器的水(图04)

数控加工中心每日检查保养

每日补充 切削液、检查排屑机是否堵塞。(图05)

数控加工中心保养切削液、检查排屑机是否堵塞
  • 每日检查 操作面板指示灯是否显示正常。
  • 每日检查 数控加工中心、无异音、异味。

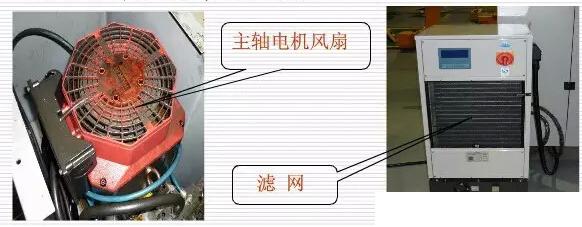

  • 每月检查  主轴冷却单元过滤网、清洁主轴电机风扇。(图06)
数控加工中心保养主轴电机风扇
每月检查

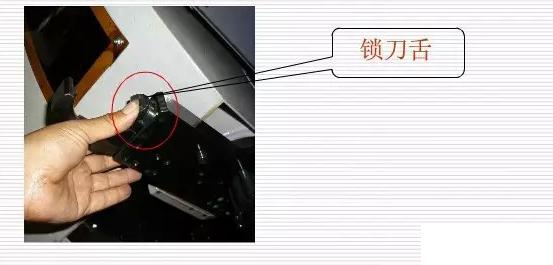

  • 机械手锁刀是否正常。(07)
数控加工中心保养机械手锁刀
  •  排屑机、清理铁屑、检查有无卡住现象。

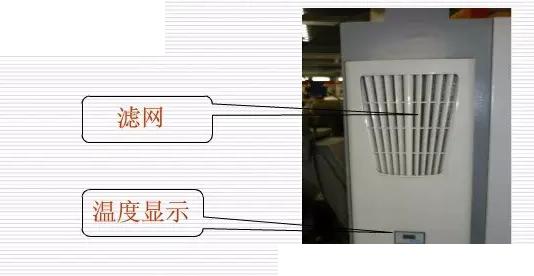

  •   滤网清洗、检查工作温度是否正常。(图08)
数控加工中心保养滤网清洗

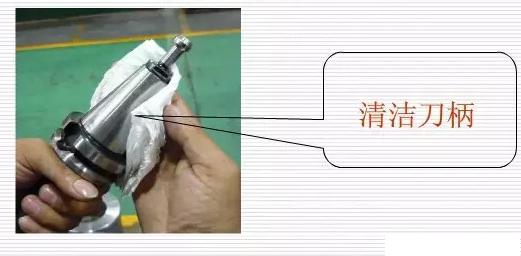

  • 刀具、刀柄、并涂防锈油。(图09)
数控加工中心保养刀具、刀柄

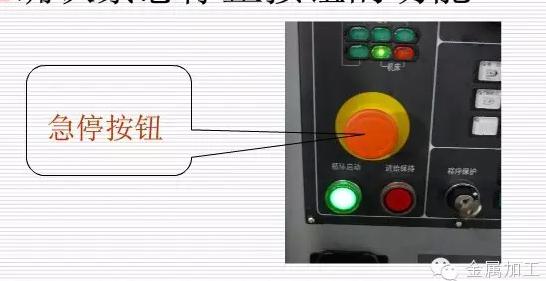

  • 确认紧急停止按钮功能是否正常。(图10)
数控加工中心保养方案
每三个月检查
  • 检查主轴皮带松紧
  • 检查各限位是否松动、并清洁。
  • 检查机床接地线、安全标志是否清晰。
  • 确认紧急急停按钮是否正常
每半年检查

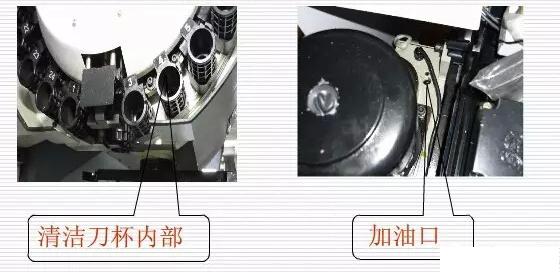

  •   更换ATC装置润滑油、清洁刀杯。(图11)
数控加工中心每半年检查保养

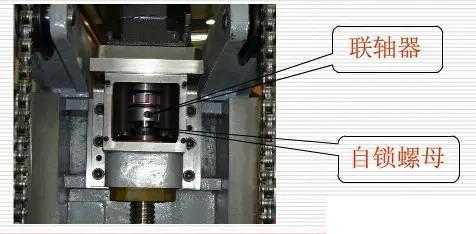

  •   检查联轴器自锁螺母、调整丝杠背隙并补偿、调整塞铁间隙。(图12)
数控加工中心保养联轴器自锁螺母

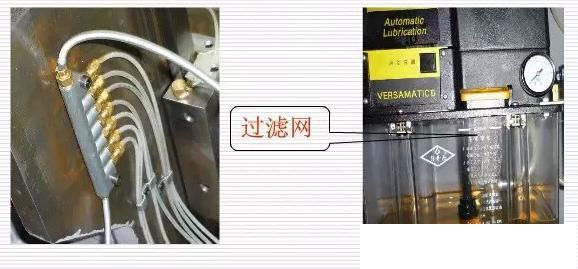

  • 清洁润滑单元过滤器。(图13)
 数控加工中心保养过滤网
  • 检查气动元件的排放功能。
  • 检查滑动防护罩。
  • 更换切削液、检验切削液管路。
  • 检查可动软管(油、气、水等)是否正常。
  • 每半年检查
  • 更换主轴冷却油、并清理过滤网。
  •  清洁润换单元多虑器、更滑油料。
  • 补充轴承润滑脂。
