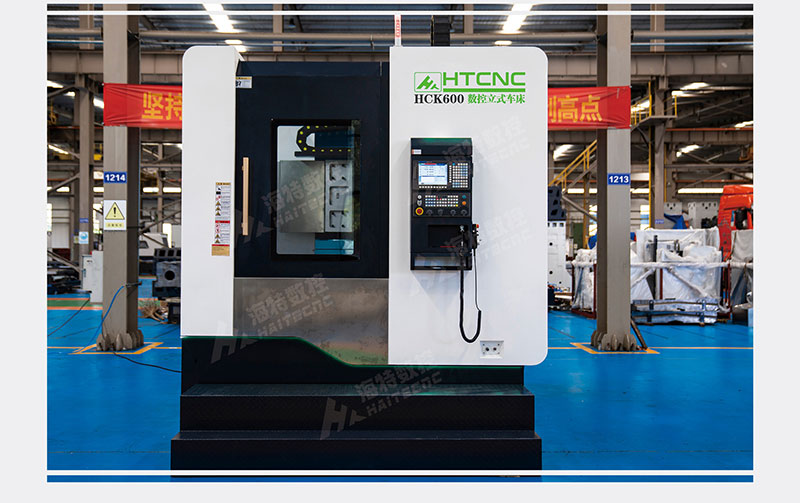

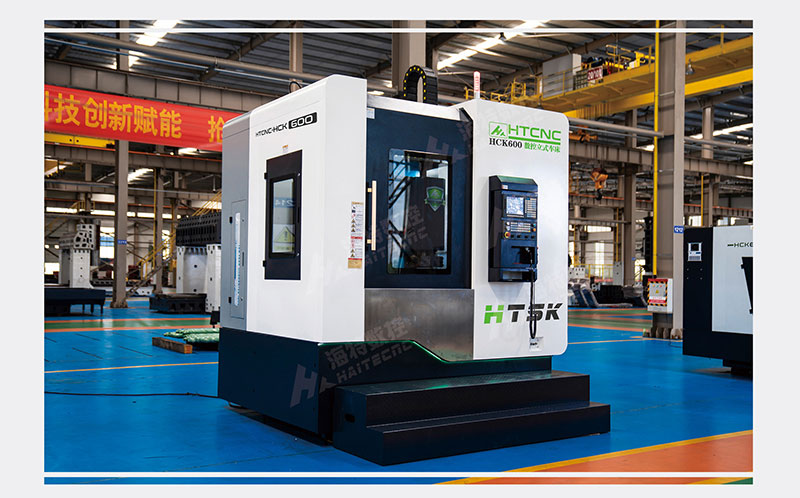

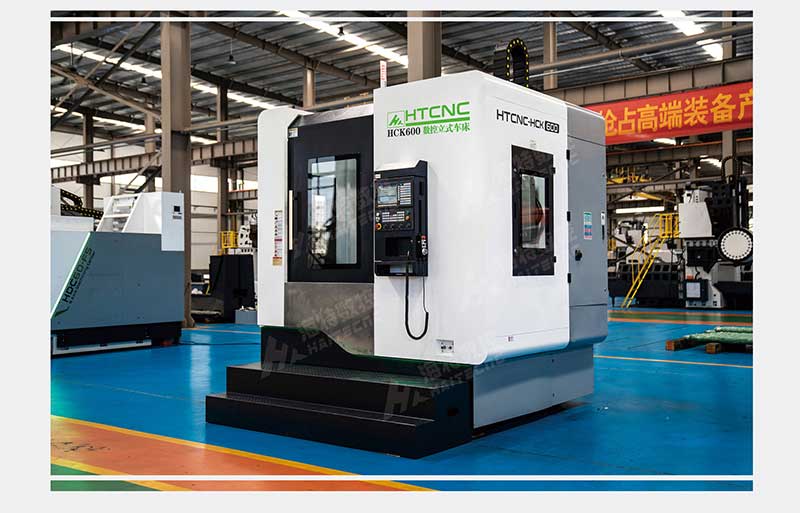

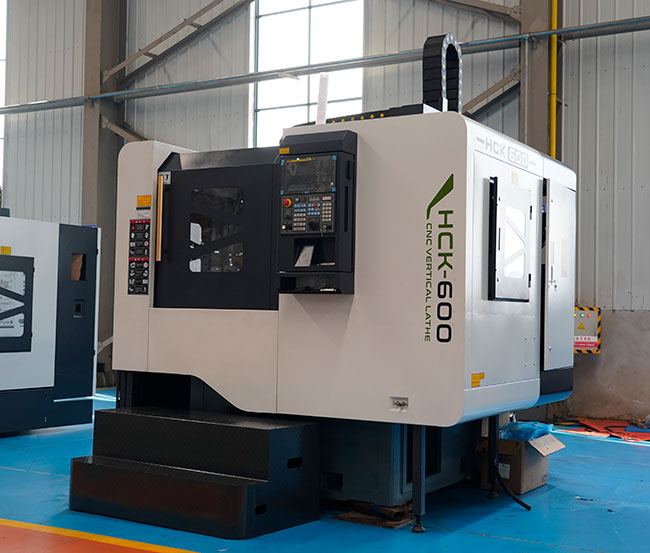

HCK600数控立车

最大回转直径

mm

900

最大车削高度

mm

700

最大车削直径（盘类）

mm

800

最大过溜版车削直径

mm

600

主轴端部型式及代号

A2-11

主轴单元

mm

CJL320

主轴转速范围

r/min

50～500

主轴最大扭矩

N.m

429

标准卡盘

及油缸

卡盘直径

mm

530

所配油缸

 200

X轴快移速度

m/min

12

Z轴快移速度

m/min

10

X轴行程

mm

550

Z轴行程

mm

750

刀架形式

12工位伺服刀塔

刀具尺寸

外圆刀

mm

25*25

镗刀杆直径

mm

Φ40

机床外形尺寸（长×宽×高）

mm

3900×3010×4000

加工精度

IT6～IT7

表面粗糙度

μm

Ra1.6

重量

kg

9600

手摇进给每个脉冲

Z轴

mm

0.001

X轴

mm

0.001

主传动交流伺服电机

功率

kW

15/18.5

额定转速

r/min

1500

最高转速

r/min

6000

X向交流伺服电机

功率

N.m

22

最高转速

r/min

2000

Z向交流伺服电机

功率

N.m

30

最高转速

r/min

2000

润滑装置

形式

定时定量润滑系统

功率

W

35

液压系统最高压力

MPa

5
