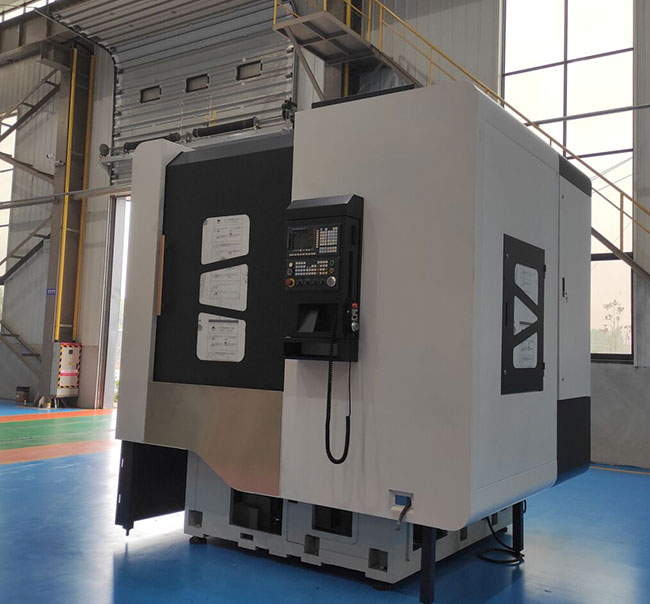

HCK800数控立车技术参数
项目 | 单位 | 规格 | ||||
最大回转直径 | mm | 1100 | ||||
最大车削高度 | mm | 800 | ||||
最大过溜版车削直径 | mm | φ750 | ||||
主轴端部型式及代号 | A2-11 | |||||
主轴单元 | mm | φ340 | ||||
主轴转速范围 | r/min | 50～350 | ||||
主轴最大扭矩 | N.m | 429 | ||||
标准卡盘 及油缸 | 卡盘直径 | mm | 530/21寸 | |||
所配油缸 | 200 | |||||
X轴快移速度 | m/min | 12 | ||||
Z轴快移速度 | m/min | 10 | ||||
X轴行程 | mm | 600 | ||||
Z轴行程 | mm | 800 | ||||
刀架形式 | 8工位伺服刀塔 | |||||
刀具尺寸 | 外圆刀 | mm | 32*32 | |||
镗刀杆直径 | mm | Φ50 | ||||
机床外形尺寸（长×宽×高） | mm | 2320×3000×3200 | ||||
加工精度 | IT6～IT7 | |||||
表面粗糙度 | μm | Ra1.6 | ||||
净重 | kg | 10200 | ||||
手摇进给每个脉冲 | Z轴 | mm | 0.001 | |||
X轴 | mm | 0.001 | ||||
主传动交流伺服电机 | 功率 | kW | 15/18.5 | |||
额定转速 | r/min | 750 | ||||
最高转速 | r/min | 8000 | ||||
纵向交流伺服电机 | 功率 | Nm | 22 | |||
最高转速 | r/min | 2000 | ||||
Z向伺服电机 | 功率 | Nm | 30 | |||
最高转速 | r/min | 2000 | ||||
润滑装置 | 形式 | 定时定量润滑系统 | ||||
功率 | W | 35 | ||||
液压系统最高压力 | MPa | 5 | ||||
