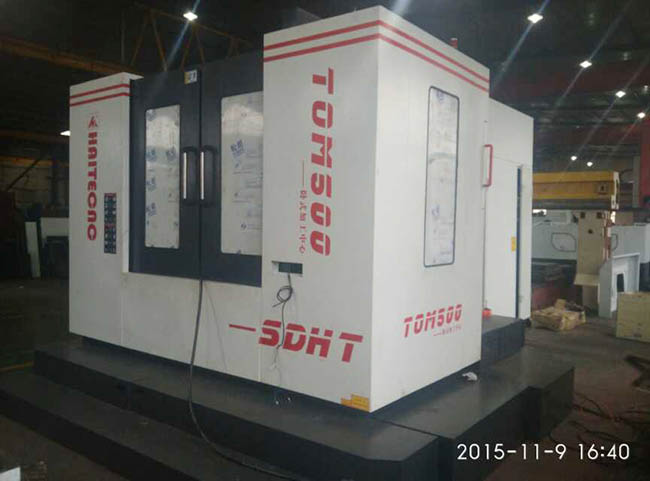

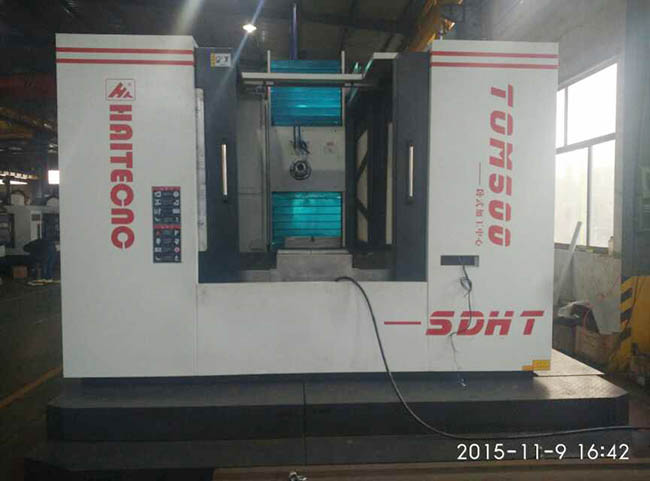

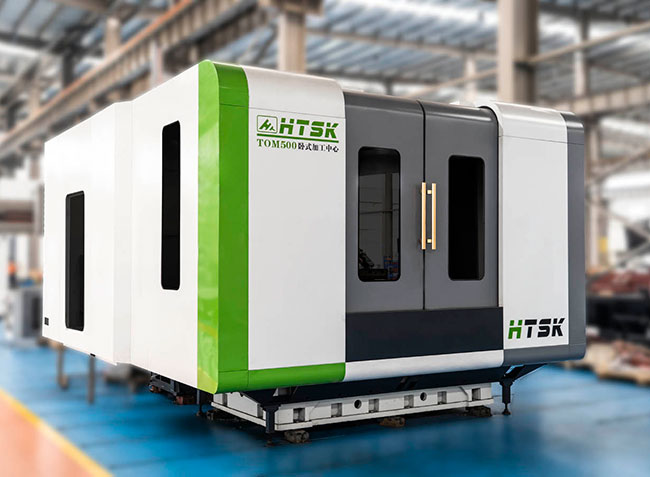

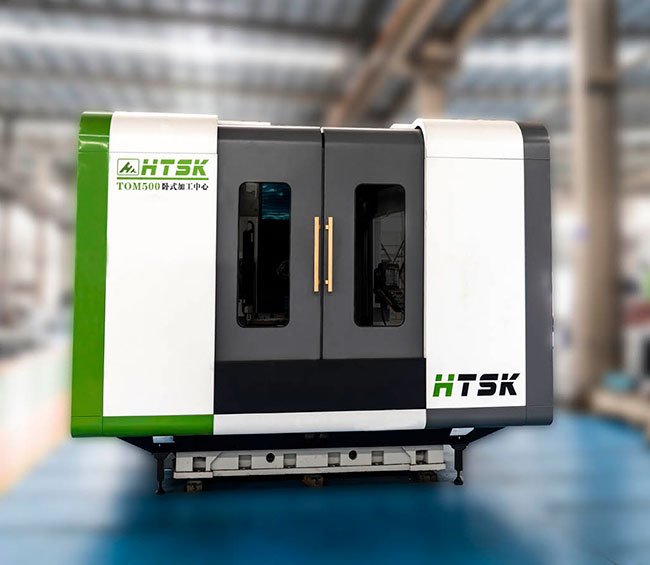

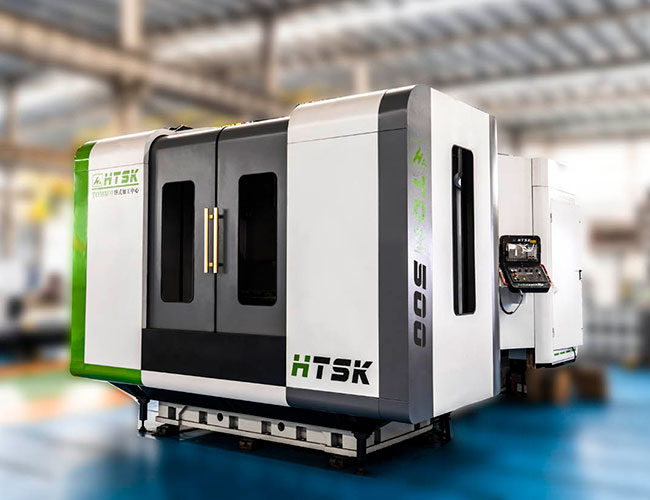

一、TOM500卧式加工中心的典型结构
500卧式加工中心的“500”通常指其旋转工作台为500毫米，属于中型加工设备。采用倒T动柱结构，工作台可以在水平方向上进行移动(X轴)，而主轴则可以在垂直方向上进行移动(Y轴)。
其核心结构设计包括：
卧式主轴布局：主轴轴线与工作台平行，切屑自然下落，避免堆积影响加工精度。
四轴联动系统：标配X/Y/Z三轴+B轴回转工作台，支持复杂曲面的多角度加工。
箱中箱结构床身：采用高刚性铸铁材料，内部筋板蜂窝状设计，抗震性能提升30%以上。
应用领域
主要应用于机械加工行业，如汽车制造、机床制造、模具生产。适用于中小型箱体、阀体及各种复杂零件的精密加工。
二、TOM500卧式加工中心技术参数
TOM500 | 规 格 |
数控工作台规格 | 工作台面积500*500 工作台数量 1个 最小分割精度 1°/0.001° |
X坐标行程 | 900mm |
Y坐标行程 | 700mm |
Z坐标行程 | 800mm |
主轴中心线到工作台距离 | 0-700mm |
主轴鼻端至工作台中心距离 | 150-950mm |
工作台最大回转直径 | 1000mm |
X、Y、Z切削进给量 | 1～6000 mm/min |
主轴转速范围 | 50～6000 r/min |
主轴锥孔 | BT50φ190mm |
主轴电机 | 15/18.5KW |
X伺服电机 | 3.9KW |
Y伺服电机 | 3.9KW |
Z伺服电机 | 4.4KW |
XYZ丝杠 | Φ55mm |
重复定位精度 | 300mm/±0.005mm |
定位精度 | 300mm/±0.0075mm |
使用源气压力 | 0.6-0.8 MPa |
机床轮廓尺寸（L×W×H） | （约）4900x4700x3200mm |
重量 | 14.5T |
