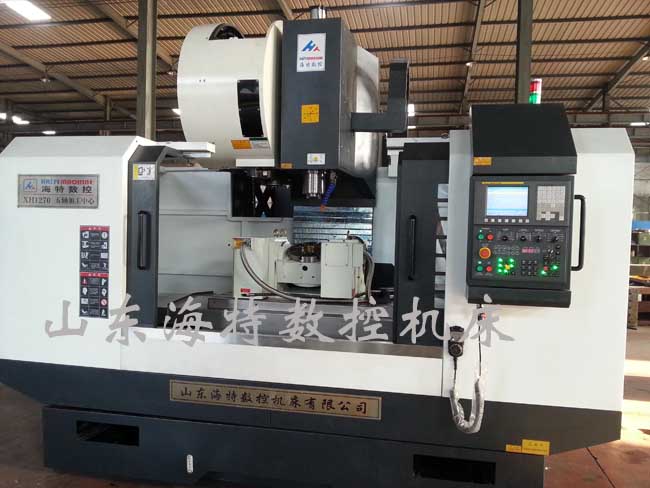

VMC1270cnc五轴加工中心

VMC1270cnc五轴加工中心

1270CNC五轴加工中心

五轴加工中心视频

  VMC1270cnc五轴加工中心适合加工复杂、工序多、要求高、需要多种类型的普通机床和众多刀具夹具,且经多次装夹和调整才能完成加工的零件。其加工对象主要有箱体类零件、复杂曲面、异形件、盘套板类零件和特殊加工。

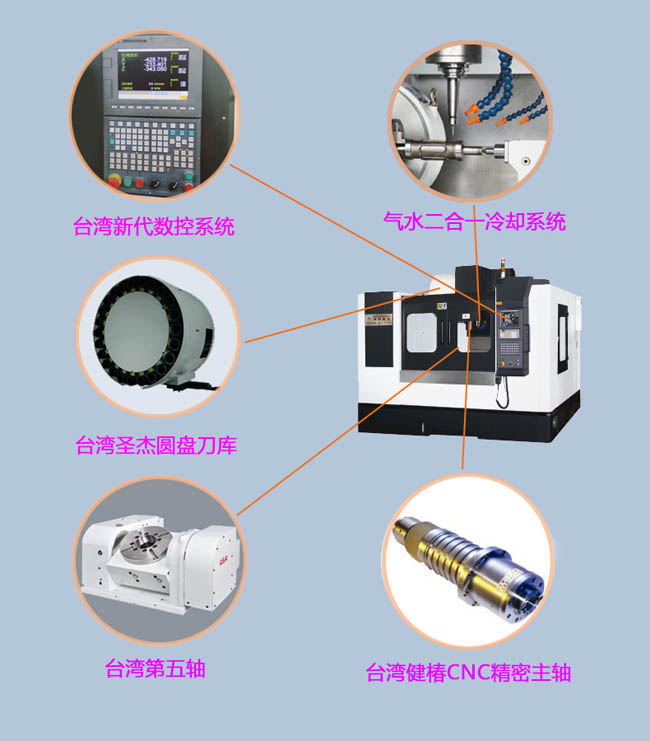

VMC1270cnc五轴加工中心配置

台湾新代系统支持五轴五联动,可选配发那科系统支持五轴四联动
VMC1270cnc五轴加工中心技术参数:

ITEM项目

单位

XH1270

X轴行程

mm

1200

Y轴行程

mm

700

Z轴行程

mm

600

主轴鼻端至工作台距离

mm

120-720可定做加高

主轴中心至立柱导轨距离

mm

675

快速移动(X/Y)

mm/min

12000/22000

快速移动(Z)

mm/min

10000/20000

三轴切削进给速度

mm/min

1-4000/1-6000

工作台尺寸

mm

1300*700

工作台*大承重

kg

600/800

工作台T型槽数/宽度/间距



5/18/90

主轴转速范围

r/min

6000/8000

主轴伺服电机功率

kw

11

主轴孔锥度



BT40/BT50

主轴直径

mm

150

定位精度

mm

±0.005mm

重复定位精度

mm

±0.0075mm

机床重量(约)

kg

10000

外形尺寸(长*宽*高)

mm

 3450/2450/2700

VMC1270cnc五轴加工中心厂家直销

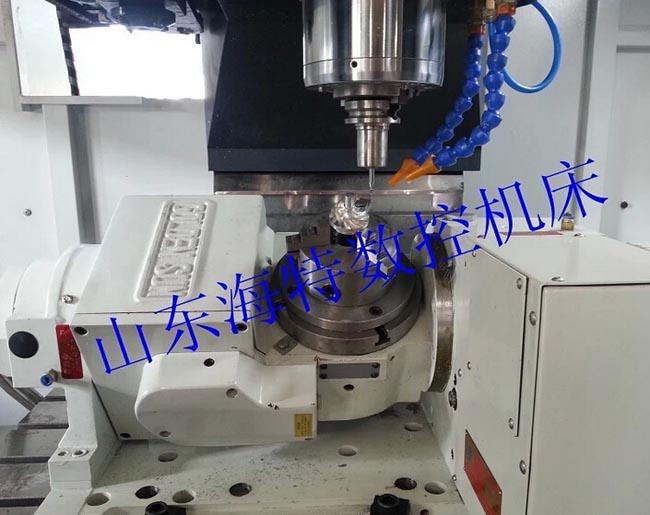

五轴技术参数:

型号

CNCT-250

盘面直径 (mm)

250

垂直中心高(mm)

225

垂直全高(mm)

365

*小分割单位

0.001°

标准可倾斜角度

-20°-- 110°

旋转轴分割精度

15″

旋转轴重复精度

4″

倾斜轴分割精度

60″

每分钟*大转速 旋转轴 rpm

16.7

每分钟*大转速 旋转轴 rpm

8.3

重量(kg)

270 kg

A轴电机功率

1.5KW

C轴电机功率

1.5KW

       第五轴大小根据客户要求选配
       可根据客户要求专业设计开发数控设备及加工中心
  请买前咨询好 确定是要硬轨还是线轨,对系统的要求,
  对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
  五轴加工中心类型:五轴加工中心一般由三个直线轴(X、Y、Z轴)和两个旋转轴组成,而旋转轴又有旋转头和旋转工作台之分,根据旋转轴类型的不同组合,五轴加工中心可分为以下三种类型。
  1、两个旋转轴由两个旋转头组成(仅旋转刀具)
  2、两个旋转轴是由两个旋转工作台组成(仅旋转工作台)
  3、两个旋转轴一个为旋转头,另一个为旋转工作台(既旋转刀具,又旋转工作台)
  VMC1270cnc五轴加工中心特点:
  ·可避免刀具干涉,加工普通三坐标机床难以加工的复杂零件,加工适应性广。
  ·对工件上的多个空间表面可一次装夹进行多面、多工序加工,加工效率高。
  ·五轴加工时,刀具相对于工件表面可处于*有效的切削状态。
  ·在某些加工场合,可采用较大尺寸的刀具避开干涉,刀具刚性好,有利于提高加工效率与精度。
  ·可以提供空间的自由曲面的加工精度、质量、效率。
