XH1060五轴数控加工中心

XH1060五轴数控加工中心

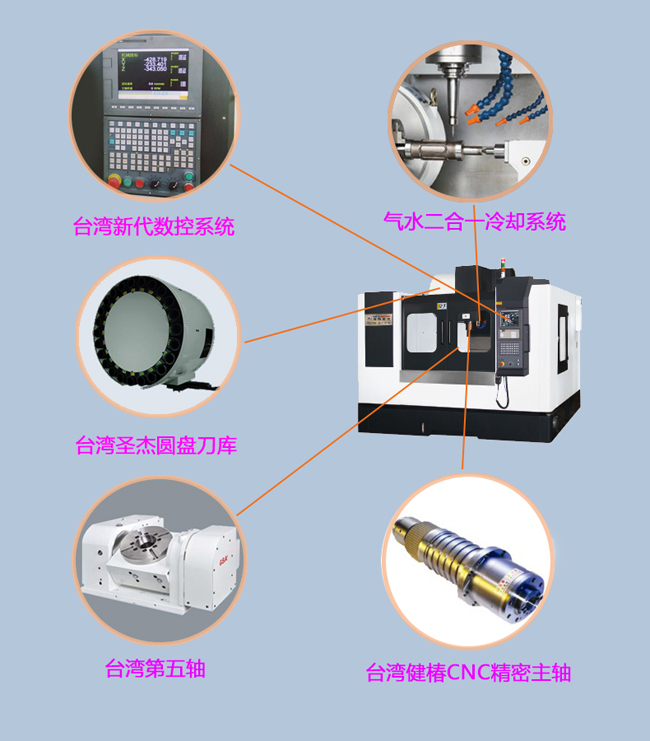

1060五轴加工中心进口配置
1060五轴数控加工中心配置

XH1060五轴数控加工中心技术参数:

机型

规格

XH1060

X坐标行程

mm

1100

Y坐标行程

mm

600

Z坐标行程

mm

600

工作台规格 (长)

mm

1200

工作台规格 (宽)

mm

600

工作台最大载重

kg

1000

主轴中心至立柱导轨面

mm

675

主轴端面至工作台平面

mm

120-720

X、Y、Z切削进给量

mm/min

1-6000

X、Y、Z快速移动速度

m/min

15/15/10

主轴转速范围

r/min

50-8000

主轴锥孔

type

BT40/BT50

主轴电机

kw

11/15

工作台T型槽/槽宽/槽距

mm

5/18/120

定位精度

mm

+0.0075

重复定位精度

mm

+0.05

机床轮廓  长/宽/高

m

3.2/2.4/2.7

机床重量

T

7.5

XH1060五轴数控加工中心价格:
加装CNCT-250五轴含RTCP功能 49.8万
加装CNCT-320五轴含RTCP功能 51.8万
可选配日本发那科系统支持五轴四联动

可根据客户要求专业设计开发数控设备及加工中心,产品的配置不同价格也不同
请买前咨询好 确定是要硬轨还是线轨,对系统的要求,

对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
1060五轴数控加工中心厂家直销

第五轴技术参数

型号

CNCT-250

盘面直径 (mm)

250

垂直中心高(mm)

225

垂直全高(mm)

365

最小分割单位

0.001°

标准可倾斜角度

-20°-- 110°

旋转轴分割精度

15″

旋转轴重复精度

4″

倾斜轴分割精度

60″

每分钟最大转速 旋转轴 rpm

16.7

每分钟最大转速 旋转轴 rpm

8.3

重量(kg)

270 kg

A轴电机功率

1.5KW

C轴电机功率

1.5KW

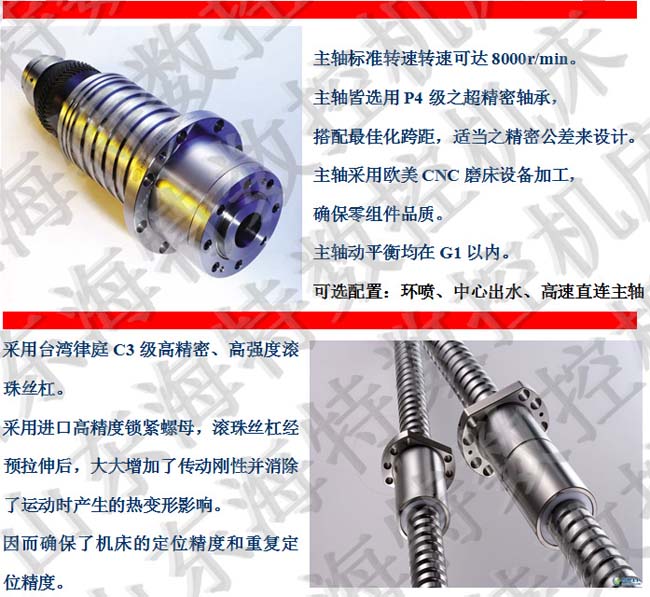

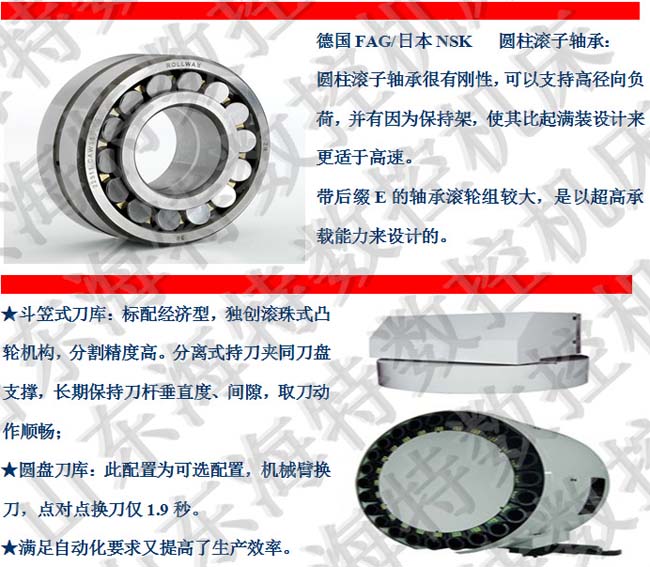

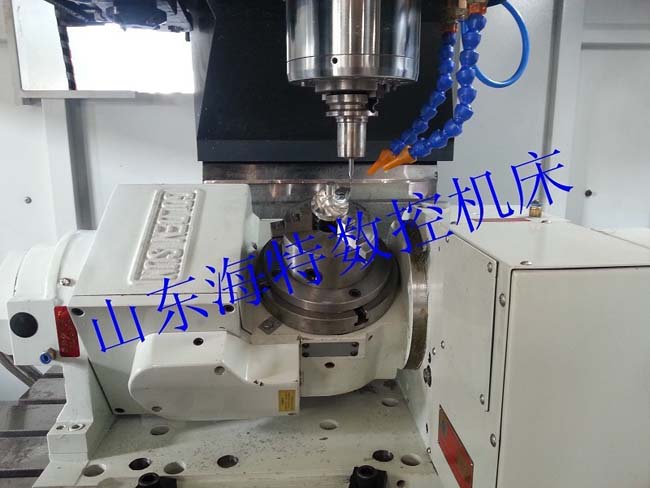

XH1060五轴数控加工中心细节展示
XH1060五轴数控加工中心价格

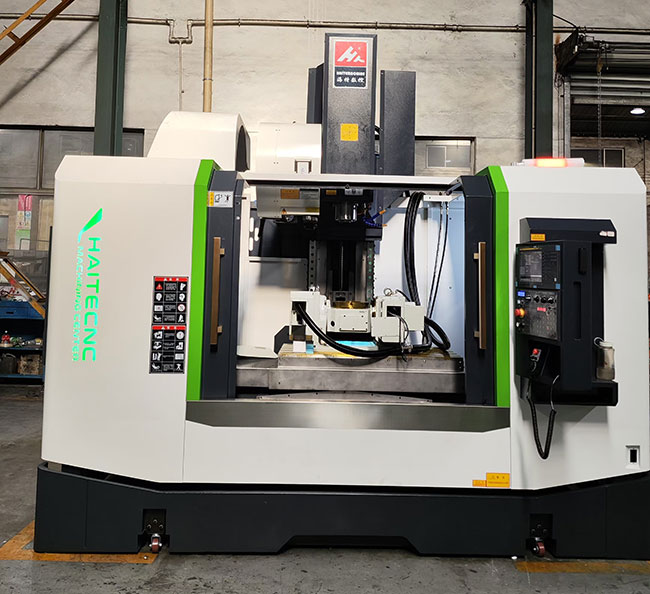

XH1060五轴数控加工中心光机图
