850硬规加工中心,钻孔攻牙加工中心,高刚性

850硬规加工中心,钻孔攻牙加工中心,高刚性

850硬规加工中心,钻孔攻牙加工中心,高刚性--首选山东海特数控,专业生产厂家,欢迎来厂实地考察。
850硬规加工中心X、Y、Z轴进给均采用硬轨道设计,其中Y向导轨为四轨道(含辅助导轨)机床导轨三轴导轨滑动面均经高频淬火处理,再经精研磨,皆配合氟素树脂TURCITEB并使每一处贴面均受完全润滑,大大增加了机床导轨的使用寿命同时也增加了机床精度的稳定性。

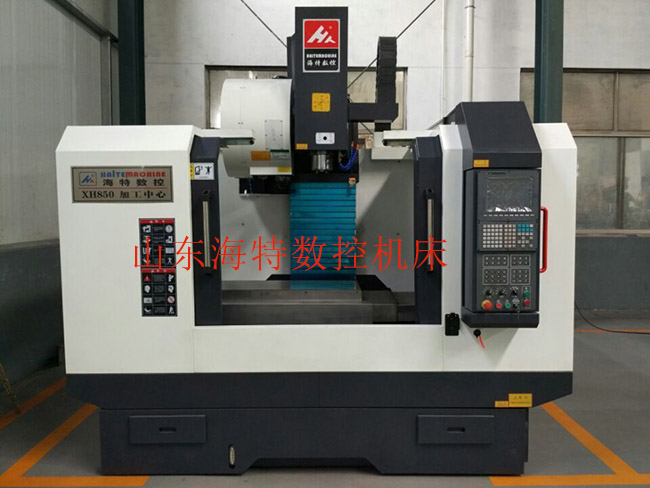

850硬规加工中心
850硬规加工中心技术参数:
机型 XH850E XH850L
X坐标行程   (mm) 800 900
Y坐标行程   (mm) 500 500
Z坐标行程   (mm) 500 500
工作台规格(长×宽) (mm) 1000×500 1060×500
工作台最大载重(kg) 600 800
主轴中心线到立柱正面导轨距离(mm) 575 625
主轴端面至工作台上平面距离(mm) 120~620 120~620
X、Y、Z切削进给量(mm/min) 1-4000 1-4000
X、Y、Z快速进给速度(m/min) 16 16
主轴转速范围 (r/min) 50~8000 50~8000
主轴锥孔 BT40 BT40
主轴电机(kw) 7.5/11 7.5/11
X、Y、Z伺服电机(kw) 2.3/2.3/2.3 2.3/2.3/2.3
工作台T型槽(mm)槽数×槽宽×槽距 5/18/100 5/18/100
重复定位精度(300mm) + 0.005 + 0.005
定位精度    (300mm) + 0.0075 + 0.0075
使用源气压力(MPa) 0.6-0.8 0.6-0.8
机床轮廓(L×W×H)(mm) 2950*2200 3050*2250
机床重量 (kg) 5800 6800

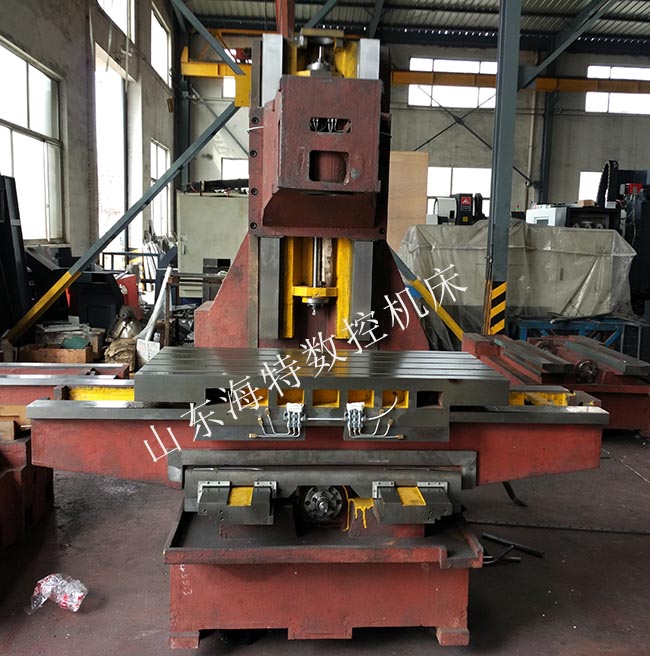

850硬规加工中心光机
850硬规加工中心配置:

FANUC操作系统 (高速高精、四轴联动)
1.台湾 主轴(皮带式传动)
2.台湾 丝杆 (C3级)
3.硬轨:Y向4轨,滑动面贴塑(硬度55°以上)
4.线规:重载型滚柱线规(可重切削)
5.德国FAG/日本NSK轴承     (P4级)
6.台湾圆盘刀库  (容量24T)
7.电器箱冷热交换器
8.自动润滑系统
9.冷却水泵
11.XYZ三轴护罩
12.工件冷却两水一气
13.三色警示灯
14.地基螺丝及垫块
15.操作机维护使用手册
16.RS232、CF卡与USB接口
17. 立体封闭式防护
选配部件:
系统:北京凯恩帝、台湾新代配日本安川电机、日本三菱、日本FANUC(发那科)、德国西门子等。
刀库:圆盘(机械手)刀库
第四轴、第五轴等。
可根据客户要求专业设计开发,产品的配置不同价格也不同,请买前咨询好 确定是要硬轨还是线轨,对系统的要求, 对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
